Toprakarme duvar (reinforced earth, mechanically stabilized earth – MSE), zemin ve güçlendirme elemanlarının birlikte çalışmasıyla oluşan modern bir istinat duvarı sistemidir. Yüksek duvarlar, köprü ayakları ve karayolu dolgularında yaygın olarak kullanılan toprakarme (MSE wall) sistemler, güvenli ve ekonomik çözümler sunar. Bu rehberde toprakarme duvar nedir, nasıl çalışır, toprakarme duvar çeşitleri, uygulama teknikleri ve maliyet faktörleri gibi konuların tüm detaylarını bulacaksınız.
## Toprakarme Duvar Tanımı ve Tarihçesi
Toprakarme kelimesi Fransızca “terre armée” (silahlı toprak) kelimesinden gelir ve 1960’larda Fransız mühendis Henri Vidal tarafından geliştirilmiştir. Mechanically Stabilized Earth (MSE) olarak da bilinen sistem, zemin içine yerleştirilen geogrid, geotextile veya metal şeritlerle zeminin taşıma kapasitesini artırır.
Modern toprakarme ve reinforced earth sistemleri günümüzde:
– Yüksek istinat duvarları (retaining walls)
– Köprü ayakları (bridge abutments)
– Karayolu dolguları
– Demiryolu platformları
– Liman ve rıhtım yapıları
– Maden sahaları
gibi kritik altyapı projelerinde kullanılmaktadır.
### Toprakarme Duvar Nasıl Çalışır?
Toprakarme duvarın çalışma prensibi, zemin ve takviye elemanları arasındaki sürtünme kuvvetine dayanır. Yatay olarak yerleştirilen geogrid veya metal şeritler, zemin içine gömülerek bir “bileşik” malzeme oluşturur. Bu sistem:
– **Zemin sürtünmesi:** Takviye elemanları zemin içinde tutulur
– **Gerilme dağılımı:** Yatay gerilmeler şeritler tarafından absorbe edilir
– **Modüler yapı:** Her tabaka bağımsız çalışır ama sistem bütün olarak dayanır
– **Esnek tasarım:** Zemin hareketlerine adapte olur
Reinforced earth sistemleri geleneksel betonarme duvarlara göre çok daha esnek ve deprem dayanımı yüksektir.
## Toprakarme Duvar Çeşitleri
### 1. Metal Şeritli Toprakarme (Classic MSE)
En yaygın kullanılan tip olan metal şeritli toprakarme sistemler:
**Özellikler:**
– **Şerit tipi:** Galvaniz çelik (genellikle 40-60 mm genişlik, 4-5 mm kalınlık)
– **Şerit aralığı:** Dikey 0.75m, yatay 0.75-1.0m
– **Panel:** Prefabrik beton panel veya blok
– **Yükseklik kapasitesi:** 3-20 metre
**Kullanım Alanları:**
– Karayolu dolguları
– Köprü ayakları
– Derin kazılarda geçici stabilizasyon
### 2. Geogrid’li Toprakarme (Geosynthetic MSE)
Geotekstil ve geogrid kullanılan modern sistemler:
**Özellikler:**
– **Takviye tipi:** Polimer geogrid veya geotextile
– **Dayanım:** 50-200 kN/m
– **Ömür:** 75-120 yıl (polimer korozyonu minimal)
– **Yüzey:** Segmental blok, panel, veya yeşillendirilebilir
**Avantajlar:**
– Hafif ve kolay uygulanır
– Korozyona karşı tamamen dirençli
– Çevreye duyarlı (yeşil yüzey seçeneği)
– Estetik çeşitlilik
### 3. Geotextile Wrap MSE (Sarmal Geotekstil)
Geçici stabilizasyon ve maliyet odaklı çözümler için:
**Özellikler:**
– Geotextile şeritler zemin ile birlikte sarılır
– Yüzey: Geotextile kumaş veya ince bitki örtüsü
– Ekonomik ve hızlı uygulama
– Genellikle geçici dolgular veya erozyon kontrolü
**Tipik Kullanım:**
– Geçici yol yapımı
– Maden sahaları
– Acil onarım projeleri
### 4. Modüler Bloklu Toprakarme (Segmental Block MSE)
Estetik ve fonksiyonel çözümler için tercih edilir:
**Özellikler:**
– Prefabrik beton bloklar (kenetlemeli)
– Geogrid takviye sistemleri
– Çeşitli renk ve doku seçenekleri
– Yeşillendirilebilir blok tipleri
**Kullanım Alanları:**
– Konut projeleri
– Ticari alanlar
– Peyzaj odaklı uygulamalar
### 5. Hibrit Toprakarme Sistemleri
Farklı yöntemlerin birleşimi:
– **Toprakarme + Zemin Çivisi:** Dik ve yüksek şevler
– **Toprakarme + Gabion:** Estetik yüzey + yüksek dayanım
– **Toprakarme + Bitkilendirme:** Çevre dostu çözümler
## Toprakarme Duvar Yapımı: Adım Adım Uygulama
### 1. Geoteknik Zemin İncelemesi ve Tasarım
İlk ve en kritik adım, detaylı geoteknik etüttür:
**Zemin Araştırması:**
– Sondaj çalışmaları (SPT testleri)
– Zemin parametreleri (c, φ, γ)
– Yeraltı suyu seviyesi
– Şişme-rötre potansiyeli
– Sismik aktivite değerlendirmesi
**Mühendislik Tasarımı:**
– İç stabilite analizi (takviye elemanları)
– Dış stabilite analizi (devrilme, kayma, taşıma gücü)
– Oturma hesapları
– Dinamik analizler (deprem için)
### 2. Zemin Hazırlığı ve Temel
**Temel Kazısı:**
– En az 50-100 cm derinlikte kazı
– Zemin sıkıştırması (min %95 modifiye proctor)
– Gerekirse geotextile ayrıştırma tabakası
**Temel Alternatifleri:**
– **Doğal Zemin:** İyi zemin koşullarında (qa > 150 kPa)
– **Balast Temel:** Orta zemin koşullarında (30-50 cm balast)
– **Jet Grout/Kazık:** Zayıf zeminlerde zemin iyileştirme
**Drenaj Sistemi:**
– Duvar arkasında drenaj borusu (Ø150-200mm)
– Geotextile filtrasyon tabakası
– Sızma kanalları
### 3. İlk Panel/Blok Yerleştirme
**Hizalama ve Seviye:**
– Lazer nivo ile hassas hizalama
– ±5mm tolerans
– Yatay ve dikey kontrol
**Panel Tipleri:**
– Prefabrik beton panel (genellikle 1.5m x 1.5m)
– Segmental bloklar (200-400mm yükseklik)
– Cast-in-place beton (özel tasarımlar)
### 4. Takviye Elemanlarının Yerleştirilmesi
**Metal Şerit Uygulaması:**
– Galvaniz çelik şerit montajı (40-60mm x 4-5mm)
– Panel bağlantı boltları
– Yatay aralık: 0.75-1.0m
– Dikey aralık: 0.75m
**Geogrid Uygulaması:**
– Geogrid açılması ve gerilmesi
– Panel/blok bağlantısı (klips, vidalar veya sürtünme)
– Geogrid uzunluğu: genellikle duvar yüksekliğinin %70-100’ü
– Bindirme uzunluğu: min 1.0m (gerekirse)
**Kalite Kontrol:**
– Geogrid gerilimi kontrolü
– Bağlantı mukavemeti testi
– Konumlandırma kontrolü

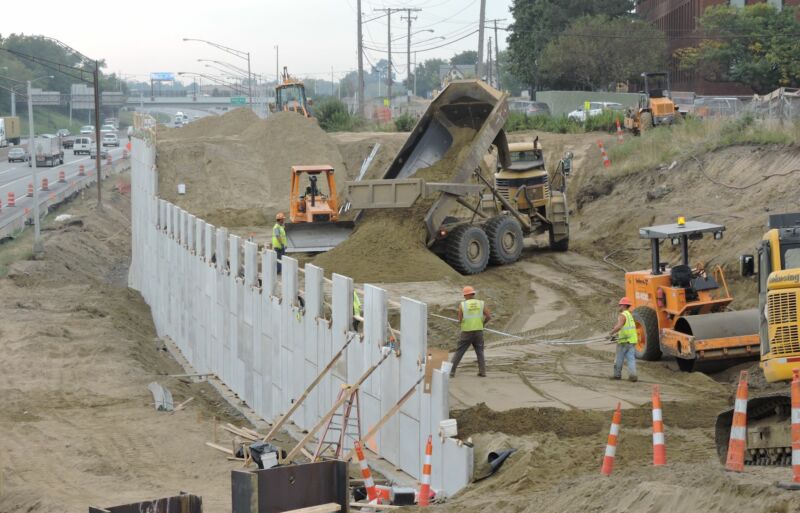

### 5. Dolgu Zemin Yerleştirilmesi ve Sıkıştırılması
**Dolgu Malzemesi Özellikleri:**
– Granüler zemin (kum, kum-çakıl karışımı)
– Maksimum tane boyutu: 75-100mm
– İnce malzeme oranı: max %15
– Sürtünme açısı: min φ ≥ 34°
**Yerleştirme Tekniği:**
– 20-30 cm tabaka kalınlığı
– Her tabaka minimum 95% modifiye proctor
– Kompaktör kullanımı (vibro plaka, silindir)
– Takviye elemanlarına zarar vermemek için dikkatli sıkıştırma
**Sıkıştırma Prosedürü:**
– Panel/bloktan 1m mesafede hafif ekipman
– 1m’den uzakta ağır ekipman kullanılabilir
– Su muhtevası kontrolü (optimum ±2%)
### 6. Tabakaların Tekrarlanması
Her geogrid/şerit seviyesinde işlemler tekrarlanır:
– Panel/blok yerleştirme
– Takviye elemanı montajı
– Dolgu yerleştirme ve sıkıştırma
– Kalite kontrol
**Duvar Yüksekliği Boyunca:**
– 0.75m yükselme için 3-4 dolgu tabakası
– Her 3-5 tabakada bir surveyor kontrolü
– Düşey sapma toleransı: ±1:200
### 7. Son Panel ve Kaplama
**Duvar Tepesi:**
– Kret betonu (150-200mm kalınlık)
– Drenaj çıkışları
– Güvenlik bariyeri bağlantıları (karayolu projelerinde)
**Yüzey Bitirme (Seçime Göre):**
– Prefabrik panel: Olduğu gibi bırakılabilir veya sıva
– Segmental blok: Doğal yüzey
– Yeşil yüzey: Bitki dikim sistemi
– Kaplama: Doğal taş, tuğla vb.
## Toprakarme Duvar Avantajları
### Ekonomik Avantajlar
✅ **Maliyet Etkinliği**
– Betonarme duvara göre %20-40 daha ekonomik (yükseklik arttıkça fark artar)
– Temel maliyetleri düşük (hafif yapı)
– Daha az beton ve donatı kullanımı
✅ **Hızlı İnşaat**
– Prefabrik elemanlar, hızlı montaj
– İskele gerektirmez
– Kürleme bekleme süresi minimal
– Mevsim şartlarından daha az etkilenir
### Teknik Avantajlar
✅ **Yüksek Kapasiteli Uygulamalar**
– 3-20 metre yükseklik (teorik limit yok)
– Ağır trafik yükleri
– Köprü ayağı olarak kullanılabilir
✅ **Deprem Dayanımı**
– Esnek yapı, seismik kuvvetleri absorbe eder
– Betonarme gibi çatlamaz
– Deprem bölgeleri için ideal
– Dinamik yüklere karşı üstün performans
✅ **Zemin Hareketlerine Uyum**
– Diferansiyel oturmalara toleranslı
– Zemin konsolidasyonuna adapte olur
– Donma-çözülme döngüleri zarar vermez
✅ **Düşük Temel Yükü**
– Geleneksel betonarme duvara göre %50-70 daha hafif
– Zayıf zeminlerde avantajlı
– Temel iyileştirme maliyetini azaltır
✅ **İyi Drenaj Özellikleri**
– Granüler dolgu, doğal drenaj sağlar
– Hidrostatik basınç oluşmaz
– Çözünebilir tuzlar yıkanır
### Estetik ve Çevresel Avantajlar
✅ **Çeşitli Yüzey Seçenekleri**
– Prefabrik paneller (çeşitli dokular)
– Segmental bloklar (renk/doku seçenekleri)
– Yeşil duvar (vegetated wall) uygulamaları
– Doğal taş kaplama
✅ **Çevre Dostu Tasarım**
– Yerel malzeme kullanımı
– Düşük karbon ayak izi
– Geri dönüştürülebilir bileşenler (metal, beton)
– Bitkilendirilebilir yüzeyler (yeşil MSE wall)
## Toprakarme Duvar Dezavantajları ve Sınırlamalar
Her sistemde olduğu gibi toprakarme duvarlarda da bazı sınırlamalar vardır:
❌ **Yer Kaplar:** Geleneksel duvarlara göre daha fazla alan gerektirir (takviye elemanları zemin içine girer)
❌ **Dolgu Malzemesi Kritiktir:** Düşük kaliteli dolgu, sistem performansını olumsuz etkiler
❌ **Tasarım Gereksinimleri:** Mühendislik desteği şart, standart bir ürün değil
❌ **Korozyon Riski:** Metal şeritli sistemlerde, agresif zeminlerde ömür azalabilir (geogrid ile çözülür)
❌ **Panel Çatlaması:** Yanlış uygulama veya aşırı oturmada panellerde çatlak oluşabilir
## Toprakarme Duvar Uygulama Alanları

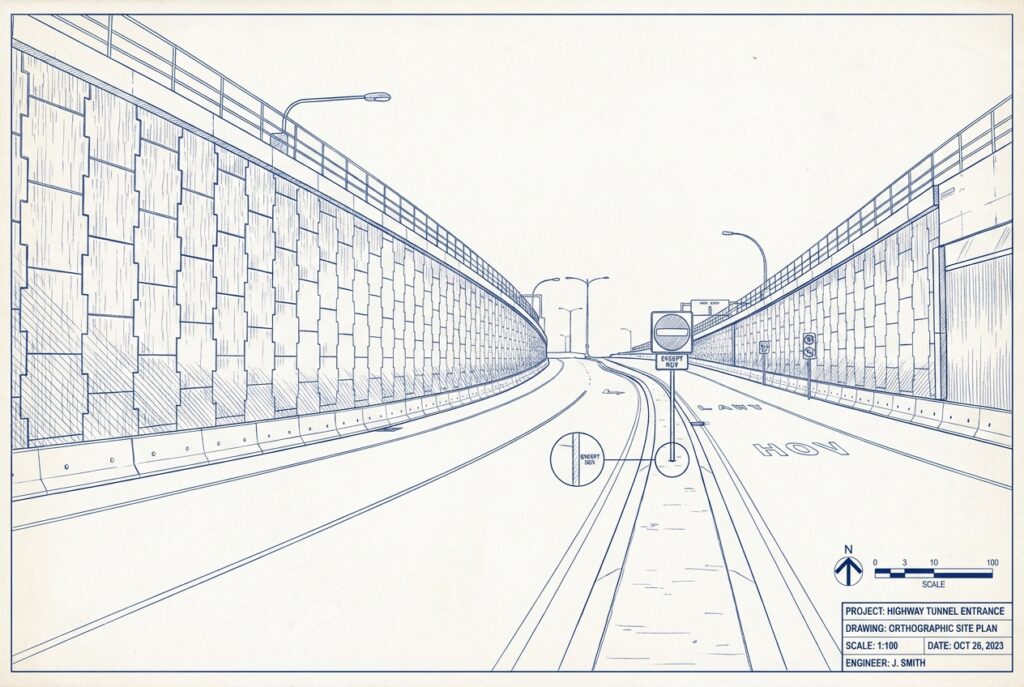

### 1. Karayolu ve Demiryolu Dolguları
**Kullanım Alanları:**
– Otoyol genişletmeleri
– Dağ yolu yapımı
– Demiryolu platformları
– Viyadük ayakları
**Avantajlar:**
– Hızlı uygulama (trafik akışını minimal etkiler)
– Yüksek dolgular (10-15 metre) ekonomik olarak uygulanabilir
– Dinamik trafik yüklerine dayanıklı
### 2. Köprü Ayakları (Bridge Abutments)
**Neden MSE Tercih Edilir:**
– Geleneksel betonarme ayağa göre %30-50 daha ekonomik
– Hızlı inşaat (proje sürelerini kısaltır)
– Zemin oturmalarına adapte olur
– Deprem performansı mükemmel
**Tipik Uygulamalar:**
– Otoyol köprüleri
– Üst geçitler
– Alt geçitler
– Demiryolu köprüleri
### 3. Liman ve Rıhtım Yapıları
– Rıhtım duvarları
– Konteyner terminal dolguları
– Gemi yanaşma alanları
– Vinç rayları altı dolgu
**Özellikler:**
– Ağır yüklere (konteyner, vinç) dayanıklı
– Deniz suyu korozyonuna karşı geogrid tercih edilir
– Hızlı inşaat (operasyonel kesinti minimal)
### 4. Maden Sahaları
– Kömür stoklama alanları
– Cevher yığınları altı stabilizasyon
– Nakliye yolları
– Atık barajları
### 5. Askeri ve Savunma Yapıları
– Blast duvarları (patlama koruması)
– Güvenlik bariyerleri
– Askeri tesislerde hızlı yapılan geçici yapılar
### 6. Peyzaj ve Kentsel Dönüşüm
– Teraslı bahçeler
– Park ve rekreasyon alanları
– Ticari alan düzenlemesi
– Çok katlı otopark rampaları
## Toprakarme Duvar Maliyetini Etkileyen Faktörler
Toprakarme duvar projelerinin maliyeti, birçok kritere bağlı olarak değişiklik gösterir. Doğru bütçe planlaması için aşağıdaki faktörleri değerlendirmek gerekir:
### 1. Takviye Elemanı Tipi ve Kalitesi
**Metal Şerit Sistemleri:**
– **Standart Galvaniz:** En ekonomik, orta iklim koşulları
– **Epoksi Kaplı:** Agresif zeminler için, ekstra maliyet
– **Paslanmaz Çelik:** Maksimum dayanıklılık, yüksek maliyet
– Şerit kalınlığı (4mm vs 5mm): Daha kalın şerit = daha pahalı ama uzun ömür
**Geogrid/Geotextile Sistemleri:**
– **Polipropilen (PP):** Ekonomik, standart uygulamalar
– **Polyester (PET):** Uzun vadeli uygulamalar, daha pahalı
– **HDPE (Yüksek Yoğunluklu Polietilen):** Premium dayanım
– Dayanım sınıfı (50 kN/m vs 200 kN/m): Yüksek dayanım = yüksek maliyet
**Marka ve Sertifikasyon:**
– Uluslararası markalar (örn. Tensar, Huesker): Premium fiyat
– Yerli üretimler: Daha ekonomik
– CE/ISO sertifikası: Kalite güvencesi, ek maliyet faktörü
### 2. Panel ve Yüzey Sistemi
**Panel Tipi:**
– **Prefabrik Beton Panel:** Standart maliyet
– **Segmental Bloklar:** Varyasyona göre değişir (basit blok ekonomik, dekoratif blok pahalı)
– **Yeşil Duvar Sistemleri:** Bitki dikim sistemi ekstra maliyet
– **Doğal Taş Kaplama:** Yüksek maliyet
**Panel Boyutu ve Ağırlık:**
– Büyük paneller (1.5m x 1.5m): Daha az montaj işçiliği, ama ağır ekipman gerekir
– Küçük bloklar: İşçilik artışı, ama hafif ekipman yeterli
**Estetik Özellikler:**
– Standart beton yüzey: Ekonomik
– Dokulu/renkli paneller: Ekstra maliyet
– Özel tasarım: Yüksek maliyet
### 3. Duvar Yüksekliği ve Uzunluğu
**Yükseklik:**
– **3-6 metre:** Standart maliyetler, tek tip takviye
– **6-10 metre:** Takviye yoğunluğu artar, daha uzun geogrid
– **10+ metre:** Mühendislik karmaşıklığı artar, takviye elemanları gerekir
**Maliyet Dinamikleri:**
– Yükseklik arttıkça, toprakarme betonarme duvara göre daha avantajlı hale gelir
– 10m+ yüksekliklerde toprakarme %40-60 daha ekonomik olabilir
**Duvar Uzunluğu:**
– Kısa duvarlar (<50m): Yüksek birim maliyet (mobilizasyon, kurulum)
– Orta uzunluk (50-200m): Optimum maliyet dengesi
– Uzun duvarlar (200m+): Toplu indirimler, düşük birim maliyet
### 4. Zemin Koşulları
**Zemin Kalitesi:**
– **İyi Zemin (qa > 150 kPa):** Minimal temel işleri, düşük maliyet
– **Orta Zemin (qa = 50-150 kPa):** Balast temel, orta maliyet
– **Zayıf Zemin (qa < 50 kPa):** Zemin iyileştirme (jet grout, kazık, zemin değişimi) şart, yüksek maliyet artışı
**Yeraltı Suyu:**
– Yüksek yeraltı suyu: Drenaj sistemleri, pompalama, maliyet artışı
– Taban altı drenaj: Ekstra drenaj boruları ve filtre malzemesi
**Kazı Koşulları:**
– Normal kazı: Standart ekipman, ekonomik
– Kayalık arazi: Patlatma veya özel kırıcı ekipmanlar, yüksek maliyet
– Yerleşim yerinde kazı: Gürültü/titreşim sınırlamaları, ekstra önlemler
### 5. Dolgu Malzemesi
**Malzeme Kalitesi:**
– **Granüler Dolgu (Kaliteli):** İdeal, ama malzeme maliyeti yüksek olabilir
– **Yerel Zemin:** Mümkünse kullanılır, ekonomik ama kalite değerlendirmesi şart
– **İthal Granüler:** Yerel kaynak yoksa, nakliye maliyeti ekstra
**Miktar:**
– Toprakarme dolgu hacmi, duvar yüksekliğiyle doğru orantılıdır
– Yüksek duvarlar: Büyük dolgu hacmi, dolgu maliyeti önemli hale gelir
**Lojistik:**
– Saha ile malzeme kaynağı mesafesi
– Nakliye maliyeti (özellikle büyük projelerde kritik)
### 6. Lokasyon ve Erişim
**Saha Erişimi:**
– **Kolay Erişim:** İş makineleri sorunsuz çalışır, standart maliyet
– **Zor Arazi:** Dar yollar, dik eğimler, ekstra lojistik, maliyet artışı
– **Uzak Lokasyon:** Mobilizasyon ve konaklama maliyetleri
**Bölgesel Faktörler:**
– Şehir merkezleri: İşçilik daha pahalı, ama malzeme temini kolay
– Kırsal alanlar: İşçilik ekonomik, ama lojistik zorlu
**Çalışma Sınırlamaları:**
– Gürültü/titreşim kısıtlamaları: Ekstra önlemler, maliyet artışı
– Çalışma saatleri kısıtlı: Proje süresi uzar, ekstra maliyet
### 8. Mühendislik ve Tasarım Hizmetleri
**Geoteknik İnceleme:**
– Sondaj çalışmaları: 3-5 sondaj kuyusu (derinlik ve sayı projeye göre)
– Laboratuvar testleri: Zemin parametreleri, konsolidasyon, kesme
– Zemin raporu: Profesyonel rapor hazırlama
**Tasarım ve Hesaplamalar:**
– Basit projeler: Standart tasarım, düşük mühendislik ücreti
– Karmaşık projeler (yüksek duvar, zayıf zemin, deprem bölgesi): Detaylı analizler, önemli mühendislik ücreti
– Dinamik analiz (deprem): Ekstra hesaplama
**Proje Onayları:**
– Belediye ruhsatı: İşlem ücretleri
– İnşaat denetimi: Denetim mühendisi ücretleri
### 7. İşçilik ve Uygulama
**Deneyim ve Uzmanlık:**
– Tecrübeli ekip: Daha hızlı ve kaliteli iş, ama daha yüksek ücret
– Az tecrübeli ekip: Ekonomik ama risk faktörü
**Uygulama Süresi:**
– Hızlı teslim (tight deadline): Fazla mesai, ekstra ekip, maliyet artışı
– Normal süre: Standart maliyet
**Hava Koşulları:**
– Yaz ayları: İdeal çalışma koşulları, standart maliyet
– Kış ayları: Soğuk/kar, çalışma verimliliği düşer, maliyet artabilir
### 8. Ek Sistemler ve Özellikler
**Drenaj Sistemi:**
– Standart drenaj borusu: Minimal maliyet
– Karmaşık drenaj ağı: Yüksek yeraltı suyu için, ekstra maliyet
**Geogrid Ek İşlevleri:**
– Sadece toprakarme: Standart
– Toprakarme + zemin takviyesi: Ek geogrid tabakası, maliyet artışı
**Yeşillendirme:**
– Standart panel/blok: Ek maliyet yok
– Yeşil duvar sistemi: Bitki dikim, sulama sistemi, bakım maliyeti
**Aydınlatma ve Dekorasyon:**
– Panel içi aydınlatma: Premium maliyet
– Özel yüzey kaplama (taş, tuğla): Ekstra maliyet
### 9. Karşılaştırmalı Maliyet Faktörleri
**Toprakarme vs Betonarme:**
– 3-6m yükseklik: Toprakarme %20-30 daha ekonomik
– 6-10m yükseklik: Toprakarme %30-50 daha ekonomik
– 10m+ yükseklik: Toprakarme %40-60 daha ekonomik
**Toprakarme vs Gabion:**
– Toprakarme daha pahalı ama yükseklik kapasitesi çok daha yüksek
– 1-4m: Gabion ekonomik
– 4m+: Toprakarme daha avantajlı
## Toprakarme vs Diğer İstinat Duvarı Sistemleri
### Toprakarme vs Betonarme İstinat Duvarı
| Kriter | Toprakarme (MSE) | Betonarme Duvar |
|——–|——————|—————–|
| **Maliyet (10m yükseklik)** | ✅ %40-60 daha ekonomik | ❌ Pahalı |
| **Yükseklik Kapasitesi** | ✅ 3-20+ metre | ⚖️ 3-10 metre (ekonomik sınır) |
| **Kurulum Süresi** | ✅ Hızlı (prefabrik) | ❌ Yavaş (kalıp, beton, kürlenme) |
| **Deprem Dayanımı** | ✅ Mükemmel (esnek) | ⚖️ İyi (rijit) |
| **Zemin Oturması** | ✅ Toleranslı | ❌ Hassas (çatlak riski) |
| **Alan Gereksinimi** | ❌ Daha fazla (takviye boyutu) | ✅ Dar alan (dikey duvar) |
| **Temel Yükü** | ✅ Hafif | ❌ Ağır |
| **Drenaj** | ✅ Doğal (granüler dolgu) | ❌ Drenaj sistemi şart |
| **Estetik** | ⚖️ Çeşitli (panel/blok) | ⚖️ Düz beton |
| **Bakım** | ✅ Minimal | ⚖️ Orta |
### Toprakarme vs Gabion Duvar
| Kriter | Toprakarme | Gabion |
|——–|————|——–|
| **Yükseklik Kapasitesi** | ✅ 10-20m | 1-6m (terramesh ile) |
| **Maliyet (3m yükseklik)** | ❌ Daha pahalı | ✅ Ekonomik |
| **Maliyet (10m yükseklik)** | ✅ Ekonomik | ❌ Çok pahalı/uygun değil |
| **Kurulum** | Mühendislik desteği şart | Basit |
| **Ağır Yükler (köprü ayağı)** | ✅ İdeal | ❌ Uygun değil |
| **Görünüm** | Panel/blok | Taş doku |
| **Drenaj** | ✅ İyi | ✅ Mükemmel |
### Toprakarme vs Zemin Çivisi (Soil Nailing)
| Kriter | Toprakarme (MSE) | Zemin Çivisi (Soil Nailing) |
|——–|——————|—————————-|
| **Uygulama Tipi** | Dolgu (yukarıya inşa) | Kazı (aşağıya iner) |
| **Kullanım Alanı** | Dolgular, köprü ayakları | Kazı stabilizasyonu |
| **Maliyet** | ⚖️ Orta | ⚖️ Orta-Yüksek |
| **Hızlı Uygulama** | ✅ Hızlı | ❌ Delme/enjeksiyon yavaş |
| **Alan Gereksinimi** | ❌ Geniş (dolgu) | ✅ Dar (dikey duvar) |
### Ne Zaman Hangisi?
**Toprakarme (MSE) Tercih Edin:**
– 5+ metre yükseklik
– Köprü ayakları
– Ağır trafik yükleri
– Hızlı inşaat gerekiyor
– Zemin oturmaları bekleniyor
– Deprem bölgesi
– Zayıf zemin (temel yükü minimal olmalı)
**Betonarme Duvar Tercih Edin:**
– Dar alan (yer kısıtlı)
– Estetik düz yüzey şart
– Yükseklik 3-6m arası
– Zemin mükemmel (oturma yok)
**Gabion Duvar Tercih Edin:**
– 1-4 metre yükseklik
– Erozyon kontrolü
– Estetik doğal görünüm
– Ekonomik çözüm
**Zemin Çivisi Tercih Edin:**
– Kazı stabilizasyonu (aşağı yönde)
– Dar alan (yer yok)
– Mevcut şev stabilizasyonu
## Toprakarme Duvar İnşaat Öncesi Dikkat Edilmesi Gerekenler
### 1. Geoteknik Mühendislik Desteği
**Mutlaka Gerekli:**
– Zemin etüdü (SPT sondajları, laboratuvar testleri)
– İç ve dış stabilite hesapları
– Oturma analizleri
– Dinamik analiz (deprem bölgesinde)
**Profesyonel Tasarım:**
– Lisanslı geoteknik mühendisten proje alın
– Üretici firma teknik desteği alın (çoğu MSE üreticisi ücretsiz tasarım hizmeti verir)
– Statik hesap raporu hazırlatın
### 2. İzin ve Ruhsatlar
**Belediye İzinleri:**
– 3 metre üstü duvarlar için yapı ruhsatı şart
– İmar durumu kontrolü
– Komşu parsellere mesafe kuralları
**Özel Durumlar:**
– Karayolu yakını: Karayolları Genel Müdürlüğü onayı
– Demiryolu yakını: TCDD onayı
– Akarsular yakını: DSİ onayı
### 3. Doğru Malzeme Seçimi
**Takviye Elemanı:**
– Agresif zemin (yüksek klorür, düşük pH): Geogrid veya epoksi kaplı metal
– Normal zemin: Galvaniz metal veya standart geogrid
– Uzun ömür istiyorsanız: Geogrid tercih (korozyonsuz)
**Panel Sistemi:**
– Yüksek trafik bölgesi: Dayanıklı prefabrik panel
– Estetik önemli: Segmental blok, doğal taş kaplama
– Çevre odaklı proje: Yeşil duvar sistemi (vegetated MSE)
**Dolgu Malzemesi:**
– Kaliteli granüler dolgu kullanın (φ ≥ 34°)
– İnce malzeme oranı max %15
– Organik madde içermemeli
### 4. Doğru Uygulayıcı Seçimi
✅ **Referansları Kontrol Edin:**
– Benzer projelerde deneyim
– Önceki projeleri ziyaret edin
✅ **Sertifikalar:**
– Üretici firma sertifikası (malzeme tedariki için)
– İş güvenliği sertifikaları
✅ **Garanti:**
– Minimum 5-10 yıl yapısal garanti
– Garanti kapsamını net tanımlayın
✅ **Sigorta:**
– İş kazası sigortası
– Yapı sigortası
### 5. Kalite Kontrol Planı
**İnşaat Aşamasında:**
– Her takviye seviyesinde topografik ölçüm
– Dolgu sıkıştırma testleri (her 500 m³’te bir)
– Geogrid gerilimi kontrolü
– Panel hizası kontrolü (±5mm)
**Dokümantasyon:**
– Günlük fotoğraflar
– Test raporları
– Malzeme sertifikaları
– Sıkıştırma kontrol formları
## Sıkça Sorulan Sorular (SSS)
### Toprakarme duvar ne kadar yüksek yapılabilir?
Teorik olarak sınır yok, ancak pratik uygulamalar:
– 3-10 metre: En yaygın
– 10-15 metre: Sık rastlanır (otoyollar, köprüler)
– 15-20 metre: Büyük projeler (maden sahaları, limanlar)
– 20+ metre: Özel mühendislik gerektiren istisnai projeler
Yükseklik arttıkça, takviye elemanı yoğunluğu ve uzunluğu artar.
### Toprakarme duvar depreme dayanıklı mı?
Evet! MSE duvarlar, rijit betonarme duvarlara göre çok daha iyi deprem performansı gösterir:
– Esnek yapı, seismik kuvvetleri absorbe eder
– Diferansiyel hareketlere toleranslı
– Çatlak oluşumu minimal
– 1995 Kobe depremi (7.2 büyüklük) sonrası MSE duvarlar minimal hasar gördü
### Toprakarme duvarda hangi dolgu malzemesi kullanılır?
**İdeal Dolgu:**
– Granüler malzeme (kum, kum-çakıl karışımı)
– İçsel sürtünme açısı φ ≥ 34°
– Maksimum tane boyutu 75-100 mm
– İnce malzeme (<0.075mm) oranı max %15
– Organik madde yok
**Uygun Değil:**
– Killi zemin (drenaj kötü, şişme riski)
– Organik toprak
– İnşaat atıkları (ahşap, plastik, vb.)
### Toprakarme duvar betonarme duvara göre ne kadar ekonomik?
Yüksekliğe göre değişir:
– **3-6 metre:** %20-30 daha ekonomik
– **6-10 metre:** %30-50 daha ekonomik
– **10+ metre:** %40-60 daha ekonomik
Yükseklik arttıkça, toprakarme avantajı belirginleşir.
### Toprakarme duvara bakım gerekir mi?
Minimal bakım yeterlidir:
– **Yıllık:** Görsel kontrol (panel çatlakları, drenaj)
– **5 Yılda Bir:** Detaylı yapısal inceleme
– **Drenaj Temizliği:** Gerektiğinde
Toprakarme duvarlar, betonarme duvarlara göre çok daha az bakım gerektirir.
### Metal şerit mi, geogrid mi tercih etmeliyim?
**Metal Şerit Tercih Edin:**
– Ağır yükler (köprü ayağı, liman)
– Yüksek duvarlar (15+ metre)
– Kanıtlanmış uzun dönem performans istiyorsanız
**Şerit Tercih Edin:**
– Agresif zemin (korozyon riski)
– Estetik esneklik istiyorsanız (yeşil duvar, segmental blok)
– Hafif ve hızlı montaj
– Çevre dostu malzeme
Günümüzde geogrid sistemleri daha popüler (korozyonsuz, hafif, çeşitli).
### Toprakarme duvar ne kadar alan kaplar?
Takviye elemanları zemin içine girer, bu nedenle geleneksel duvara göre daha fazla alan gerektirir:
– **Takviye Uzunluğu:** Genellikle duvar yüksekliğinin %70-100’ü
– **Örnek:** 10m yükseklikte duvar → Geriye doğru 7-10m alan gerekir
Dar alanlarda bu dezavantaj olabilir, ancak yüksek duvarlar için yine de toprakarme ekonomiktir.
### Toprakarme duvar hangi zeminlerde uygulanabilir?
**Uygun Zeminler:**
– Kum, çakıl, kum-çakıl karışımı (ideal)
– Sıkı kil (qa > 100 kPa) (kabul edilebilir)
– Orta sıkılıkta zeminler (gerekirse iyileştirme ile)
**Sorunlu Zeminler:**
– Gevşek kum (oturma riski): Zemin iyileştirme gerekli
– Yumuşak kil (qa < 50 kPa): Jet grout, kazık vb. temel iyileştirmesi şart
– Organik zemin: Zemin değişimi gerekli
Toprakarme hafif bir sistem olduğu için, zayıf zeminlerde betonarme duvara göre daha avantajlıdır (daha az temel yükü).
## Atlas Geo ile Toprakarme ve Reinforced Earth Çözümleri
Atlas Geo olarak 20+ yıldır Türkiye genelinde toprakarme (MSE wall), reinforced earth ve gabion projeleri gerçekleştiriyoruz. Hizmetlerimiz:
✅ **Ücretsiz Keşif ve Proje Danışmanlığı**
– Sahada geoteknik değerlendirme
– Zemin etüdü koordinasyonu
– En uygun çözüm önerisi (toprakarme, gabion veya hibrit)
– Detaylı maliyet analizi
✅ **Kapsamlı Mühendislik Hizmetleri**
– Geoteknik etüt (sondaj, laboratuvar)
– İç ve dış stabilite hesapları
– Statik proje hazırlama
– Dinamik analiz (deprem)
✅ **Profesyonel Uygulama**
– Deneyimli mühendis ve uygulama ekibi
– CE sertifikalı geogrid, geotextile, metal şerit
– ISO standartlarında dolgu ve sıkıştırma
– Kalite kontrol ve dokümantasyon
✅ **Garanti ve Destek**
– 5-10 yıl yapısal garanti
– Yıllık ücretsiz kontrol
– 7/24 teknik destek
✅ **Geniş Hizmet Alanı**
– İzmir, İstanbul, Ankara, Antalya, Muğla başta olmak üzere Türkiye geneli
—
## Ücretsiz Keşif ve Teklif Alın
Toprakarme (MSE wall), reinforced earth veya gabion projeniz için bugün bizimle iletişime geçin:
📞 **Telefon:** 0532 261 90 32
🌐 **Web:** https://www.atlasgeosys.com/
📧 **E-posta:** contact@atlasgeosys.com
**Hemen arayın, ücretsiz keşif ve profesyonel danışmanlık hizmetimizden yararlanın!**
—
## Sonuç
Toprakarme duvar (reinforced earth, MSE wall), yüksek dolgular, köprü ayakları ve ağır yük taşıyan istinat duvarları için ideal çözümdür. Ekonomik, depreme dayanıklı ve hızlı uygulanabilir. Doğru tasarım ve profesyonel uygulama ile 75-120 yıl ömür sunar.
Betonarme duvarlara göre özellikle 6+ metre yüksekliklerde %30-60 daha ekonomiktir. Esnek yapısı sayesinde zemin oturmalarına toleranslı, deprem bölgelerinde mükemmel performans gösterir.
Atlas GeoSys olarak toprakarme, gabion ve hibrit istinat duvarı projelerinizde yanınızdayız. 20 yıllık deneyimimiz ve 500+ başarılı projemizle sizlere en iyi hizmeti sunmak için buradayız.
—
